一般主機板的 PCI 插槽可以分為4種，而 PCI 介面卡也分為4種。
　

A. 32位元，5伏特

B. 64位元，5伏特

C. 32位元，3.3伏特

D. 64位元，3.3伏特

以上我們所說的電壓是指信號位準電壓。對 PCI 介面卡而言，其實有信號位準電壓及電壓位準電壓二種，而二者是有不同的意義。信號位準是指資料傳送時訊號的電壓大小，PCI 插槽是以擋片區分訊號電壓為 3.3V、5V 以及萬用型。而電源供應的電壓位準則是指供應給介面卡上面的邏輯晶片所使用的電壓大小。

一般我們比較常在 Server Board上看到 64 位元、3.3 伏特的 PCI 插槽，而目前桌上型電腦使用的主機板，其 PCI 插槽主要是 32 位元、5 伏特的規格為主。

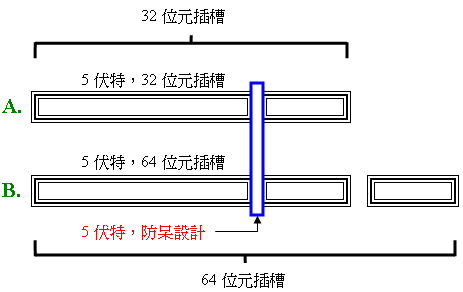

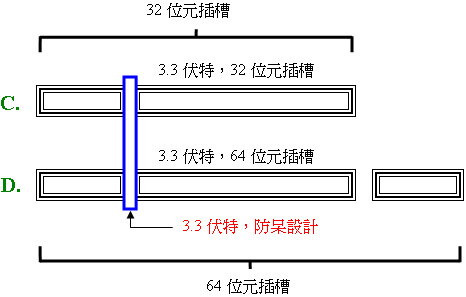

而主機板的 PCI 插槽有防呆設計，可以讓使用者能夠正確知道所要使用的 PCI 介面卡屬於哪一種。防呆凹槽距離 I/O 檔板較近的為 3.3 伏特，距離 I/O 檔板較遠的為 5 伏特的 PCI 插槽。因此當你使用的 PCI 介面卡為 5 伏特，是無法使用在 3.3 伏特的 PCI 插槽上。

以下的表格可以更清楚了解，PCI 插槽與 PCI 介面卡之間的關係：
　

介面卡/插槽	100/133MHz,3.3V 64-bit介面卡	66MHz,3.3V 64-bit介面卡	66MHz,3.3V 32-bit介面卡	33MHz,5V 64-bit介面卡	33MHz,5V 32-bit介面卡	Universal 5V 或3.3V介面卡
100/133MHz,3.3V 64-bit插槽	支援	支援	支援	NO	NO	支援
66MHz,3.3V 64-bit插槽	支援	支援	支援	NO	NO	支援
66MHz,3.3V 32-bit插槽	支援	支援	支援	NO	NO	支援
33MHz,5V 64-bit插槽	NO	NO	NO	支援	支援	支援
33MHz,5V 32-bit插槽	NO	NO	NO	支援	支援	支援

說明一：3.3 伏特 64 位元的 PCI 介面卡，可以使用在：
1、3.3 伏特 64 位元，100/133MHz 的插槽
2、3.3 伏特 64 位元，66MHz 的插槽
3、3.3 伏特 32 位元，66MHz 的插槽

說明二：Universal 的 PCI 介面卡，可以使用於 4 種不同的 PCI 插槽。
1、3.3 伏特 64 位元，66/100/133MHz 的插槽
2、3.3 伏特 32 位元，66MHz 的插槽
3、5 伏特 64 位元，33MHz 的插槽
4、5 伏特 32 位元，33MHz 的插槽
　
